système d'orientation intelligent de stationnement

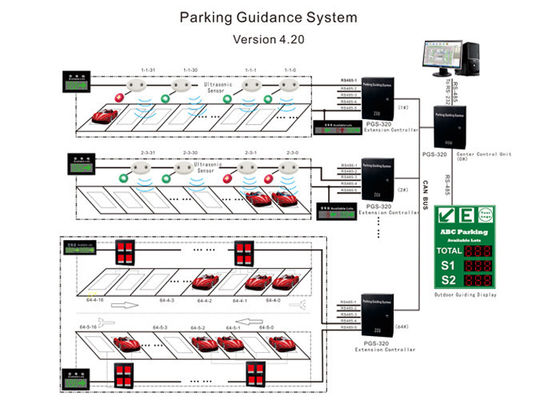

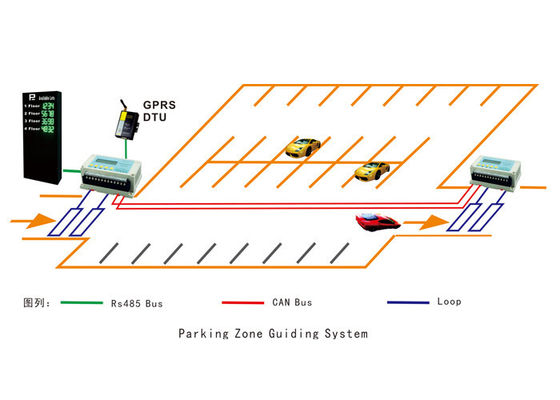

SÉRIE de PGS – système d'orientation de parking

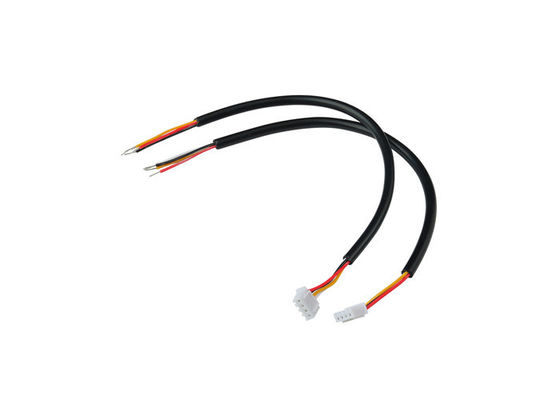

COMPOSANTS

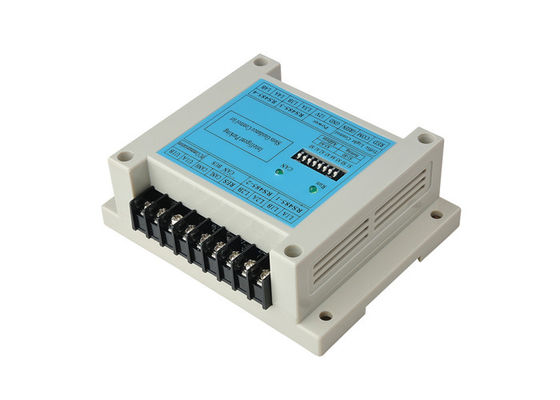

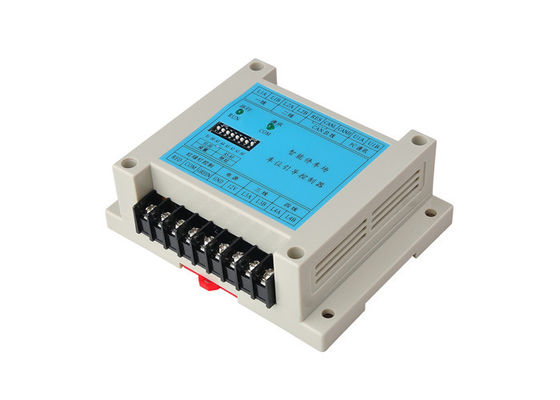

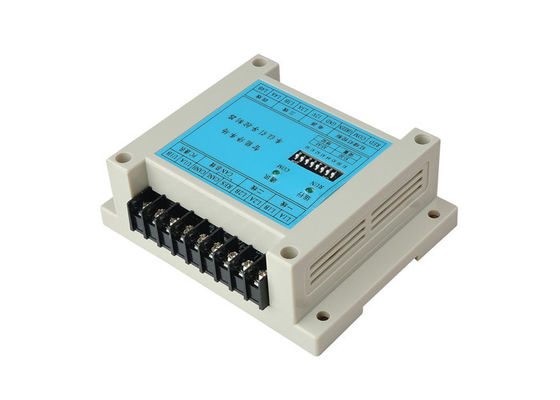

1 contrôleur de PGS

Paramètres techniques

• Alimentation d'énergie : DC12V/1A
• PEUT le réseau type bus peut être jusqu'à 3000 mètres
• 58 zones et 62 prolongements réglés peuvent être le centre serveur by1 contrôlé
• 32 parkings et affichage de guidage du stationnement 8pcs peuvent contrôlé en chaque autobus RS485
• Des disques en différé peuvent être stockés jusqu'à 60 jours

Caractéristiques principales

• Microprocesseur industriel de BRAS de la catégorie 32bits
• (RTOS) du système d'exploitation en temps réel incorporé
• PEUT le réseau type bus
• Intégrant 5 lignes le temps réel ultra-rapide RS-485 transportent le port
• Le travail en différé, peut être découpé de l'ordinateur et du travail indépendamment
• Des données de parkings sont rassemblées et publiées en temps réel
• Le module de GPRS-DTU peut être relié au boîtier de contrôle central (CCU)

Installation et arrangement

1. Installation

Étendez les câbles et les installez selon le plan de conception ; chargez-vous de la disposition raisonnablement, installation pratique. Dans l'installation, prêtez svp plus d'attention à la résistance assortie de l'autobus de BOÎTE et de l'autobus RS485. Déjà comprenant la BOÎTE l'autobus a assorti la résistance (120 ohms), le besoin d'utilisateur juste de se mettre en court-circuit deux CANL du plus long contrôleur et la recherche PEUT dedans réseau type bus. Assorti

la résistance (180 ohms) est reliée à chaque ligne autobus de RS-485 commandé par le contrôleur PGS-320 au mode parallèle. Dans votre utilisation, ayez besoin juste d'une résistance (180 ohms) se relient à l'écran de LED ou au plus long détecteur dans l'autobus.

2. Paramètre du terminal

Copie PGS-320 en soie du diagramme 1

Interrupteur à positions multiples du diagramme 2

Comme diagramme 2, tout l'interrupteur à positions multiples au fond est le terminal 0# considéré comme le centre de traitement des données acquiescently. Pour A5-A0, d'ordre élevé dans avant et d'ordre réduit dedans derrière, le S1 et le S0 sont le commutateur préréglé.

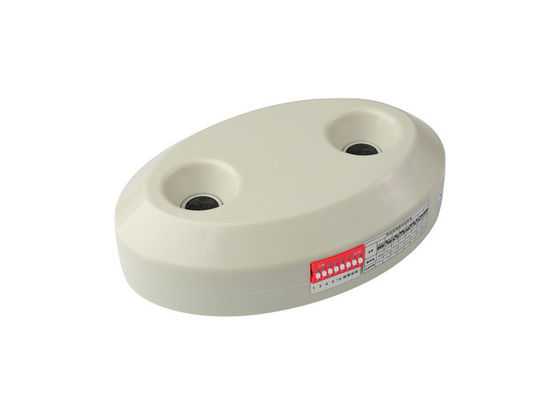

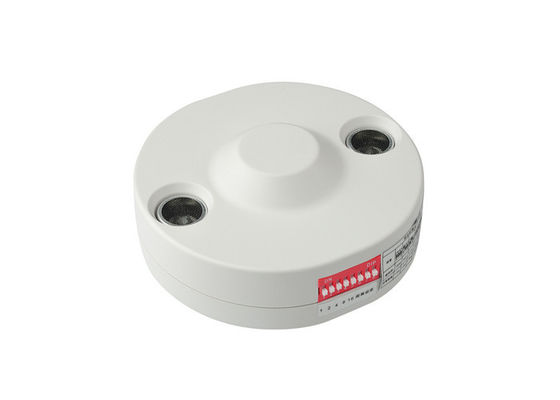

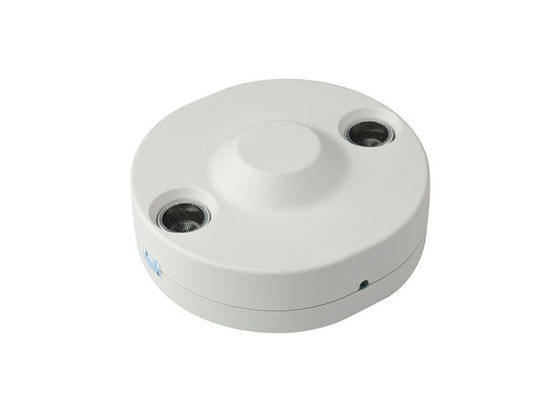

Sonde 2 ultrasonique

Paramètres techniques

• Tension d'opération : DC12V/24V, pas over26V maximum
• Temp de opération : -20℃ au  50℃
• Temp de stockage. : - 40℃ au  85℃
• Hygrométrie fonctionnante : 30%-90% 
• État utilisé : installé sur le dessus du parking (gamme 1.0m to3.5m)

Caractéristiques principales

• La conception standard industrielle, s'adaptent à toutes sortes de mauvais environnement ; 
• Pour la détection de temps réel de véhicule spatial de parking ; 
• Utilisez l'autobus de la communication RS485, maximum peut relier la sonde ultrasonique de 32 PCs ;
• Ne peut pas relier le contrôleur pour travailler indépendamment.

Installation

NON.	États fonctionnants de distributeur de carte	Production de sonnerie	Production de port
1	Remise	Anneau consécutif « appel d'appel »	Non
2	Carte de manque (peut distribuer la carte)	Anneau « appel » d'intervalle	Inférieur
3	Carte de confiture (ne peut pas distribuer la carte)	Anneau « appel d'intervalle d'appel »	Erreur
4	Des heures supplémentaires erreur (ne peut pas distribuer la carte)	Anneau « appel, appel, appel » d'intervalle
5	Entrepôt complètement (peut distribuer la carte)	Anneau « appel, appel, appel, appel » d'intervalle
6	Vide	Anneau « appel, appel, appel, appel, appel » d'intervalle	Inférieur
