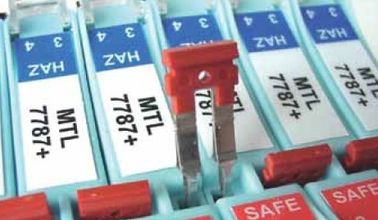

APPLICATIONS DE BARRIÈRE DE LA SÉRIE MTL7700

APPLICATIONS DE BARRIÈRE DE LA SÉRIE MTL7700

entrées de ►Analogue (haut niveau)

émetteurs à 2 fils, 4/20mA, conventionnel et futé

La barrière recommandée pour l'usage avec les émetteurs « conventionnels » 4/20mA et « futés » (alimentés par un approvisionnement réglé par 26V) est le MTL7787+.

Ceci prévoit jusqu'à 12.9V (14.6V pour MTL7787P+) chez Vwkg et 20mA pour un émetteur et ses lignes aussi bien que 5V la charge 250Ω typique.

Cette application et cette barrière convient pour l'usage avec l'installation facultative d'autobus de puissance.

Le MTL7706+ est recommandé pour des applications où un approvisionnement non réglementé en jusqu'à 35V est employé. Il fournit 16.0V pour les émetteurs conventionnels et futés à 20mA, aussi bien que 5V pour une charge 250Ω typique.

Avec le terminal 3 de MTL7706+ est négatif en ce qui concerne la terre, ainsi les connexions aux terminaux 3 et 4 devraient être renversées.

Sondes de vibration

Les émetteurs à 3 fils utilisés avec l'équipement de surveillance de vibration sont invariablement fournis par a – approvisionnement d'alimentation CC 24V – par conséquent le choix recommandé de barrière est les MTL7796- négatif-polarisés.

entrées de ►Analogue (de bas niveau)

Thermocouples et sources de système mv

La barrière recommandée pour des thermocouples et des sources de système mv est le MTL7760ac. Cette barrière non-polarisée 2 par canaux maintient la nature de « earthfree » du signal et, fournir les données du récepteur « flotte », rejette l'interférence à C.A. de commun-mode et de C.C jusqu'au moins à 7V et est inchangé par des défauts de terre sur l'élément primaire.

Sondes à C.A., cellules photo-électriques, microphones et débitmètres de turbine

Le MTL7760ac est le choix recommandé pour ces dispositifs. Tandis que beaucoup de ces derniers sont indiqués « appareil simple » et n'ont pas besoin ainsi de certification, notez que quelques sondes à C.A. peuvent être sujettes à un taux important d'inductance et devront donc être conçues et certifiées pour des emplacements de dangereux-secteur.

Transducteurs de déplacement de Slidewire

Le choix le plus simple est le MTL7760ac. Cette barrière assure la puissance et rapporte un signal unipolaire.

RTDs

Pour RTDs à 3 fils, une barrière simple de MTL7755ac est le choix le plus économique. Ce convient pour l'usage avec un pont de flottement – les deux avances des bras de pont sont protégées par la barrière avec la troisième avance (d'approvisionnement) étant mise à la terre par la barrière. La barrière a une basse résistance de fin-toend de 19Ω/channel seulement pour réduire au minimum les changements d'envergure et sa voie de canaux dans 0.15Ω (entre – 20°C et +60°C) pour réduire au minimum le décalage zéro avec la température.

Si le montage en pont est déjà mis à la terre, le troisième canal de barrière fourni par un MTL7756ac est nécessaire. Pour l'exactitude extrême, 3 canaux et un pont sans terre peuvent être utilisés, une configuration qui décommande les petites erreurs dues à la fuite de barrière.

Canaux 1 et (ceux entre terminaux 1 et 2 et 3 et 4 respectivement) voie 2 à dans 0.15Ω (entre – 20°C et 60°C).

les circuits 4-wire constant-actuels n'ont pas besoin des résistances assorties de barrière et peuvent être protégés par deux barrières de MTL7761ac. Si l'augmentation de la résistance de boucle est trop grande, employez deux barrières de MTL7755ac à la place.

PONTS en ►STRAIN-MESURE

Ponts simples en tension-mesure

Ceci montre une disposition utilisant deux ou trois barrières, qui est sûre en IIC gaz. Avec le MTL7761ac, le circuit est actionné à partir d'un 14V, la source 230Ω ; si la résistance de pont est 230Ω, alors la tension de pont est 7V. Si la résistance de pont est 350Ω, alors la tension de pont est 8.4V.

Un MTL7764ac peut être employé pour sentir la tension d'alimentation de pont.

Un MTL7761ac est employé ici pour la production de système mv.

Un MTL7766Pac fournit à 12.3V pour un pont 350Ω un approvisionnement 20V.

MTL7761Pac peut être employé pour les circuits de sens et de récupération.

PONTS en ►STRAIN-MESURE (à suivre)

Doubles ponts en tension-mesure

Il y a tout à fait fréquemment une demande pour surveiller deux capteurs de pression de piézoélectrique, et un circuit possible, sûr dans IIC, est montré.

Ici, la baisse à tension inférieure du MTL7766Pac est un avantage.

Le MTL7766Pac fournit la puissance aux ponts tandis que deux barrières de MTL7761Pac se connectent par interface aux circuits de sens et de récupération.

Utilisant des systèmes de pont 350Ω, les tensions suivantes sont fournies par un MTL7766Pac avec un approvisionnement de ±10V :

1 pont : 13.11V

2 ponts : 9.75V

sorties de ►Analogue

Sorties de contrôleur (convertisseurs d'I/P)

Le MTL7728+ à canal unique avec une chute de tension de 6.66V à 20mA est le choix recommandé pour la plupart des sorties de contrôleur. Des versions plus de haute puissance sont disponibles : le MTL7728P+ (baisse 5.1V) convient IIC aux applications ; le MTL7729P+ (baisse 3.68V) pour des applications d'IIB.

Pour des contrôleurs avec un circuit de production séparé du rail 0V par le transistor de contrôle, 2 le canal MTL7787+ est le choix préféré car la voie retour peut manipuler jusqu'à 26.6V permettant au signal de commande d'être arrêté complètement. La chute de tension est 8.1V à 20mA. Une version de higherpower de ce dernier, le MTL7787P+, est également disponible. La voie retour de ces barrières manipulent jusqu'à 26.4V et la chute de tension maximum est seulement 6.38V.

Les MTL7787+ et les MTL7787P+ sont également appropriés aux contrôleurs contenant une résistance qui permet au courant de retour d'être surveillé pour l'opération à haut niveau d'intégration.

entrées ("Marche/Arrêt") ►Digital

Commutateurs

Le choix normal est le MTL7787+/7787P+ avec un approvisionnement réglé.

Les modules de MTL774X sont recommandés pour des applications où un approvisionnement non réglementé en jusqu'à 30V pour des modules de production de relais, ou 35V pour les modules de production à semi-conducteur, est employé.

Le MTL7789+ offre une barrière passive à canal double pour des entrées de commutateur où le courant d'entrée pour chaque canal est <10ma>

Détecteurs de commutateurs/proximité

La gamme de la MTL du nouveau commutateur/des barrières prox d'entrée fournissent à l'utilisateur un choix de relais et de sorties à semi-conducteur dans des versions simples et à canal double.

Le MTL7741 est simple canal avec un résultat de relais de changement.

Le MTL7742 a un commutateur à semi-conducteur de simple canal qui peut être configuré pour commuter d'un rail de puissance ou vers le bas à la terre. C'est également idéal pour des applications de changement élevées de fréquence.

Les MTL7743 et les MTL7744 sont des versions à canal double ayant les moyens des densités d'intégration très élevées. La puissance doit être fournie à ces modules utilisant l'installation d'autobus de puissance.

Le MTL7745 est une proximité de simple canal entrée (ou commutateur entrez si la « fin des lignes » résistances sont adaptées) avec des contacts de relais fournissant le commutateur et la ligne statut de défaut. Les contacts de relais de LFD se ferment quand un défaut est détecté.

sorties ("Marche/Arrêt") ►Digital

Alarmes, LED, vannes électromagnétiques, etc.

Pour ces applications, le MTL7728+ est recommandé. Des versions plus haute puissance sont disponibles : le MTL7728P+ convient IIC aux applications ; le MTL7729P+ pour des applications d'IIB.

Si le commutateur de commande est à la terre, alors 2 la barrière du canal MTL7787+ devrait être employée, ou, alternativement, la version plus de haute puissance de MTL7787P+.

Si l'approvisionnement est utilisation mal réglée le MTL7707+.

Le MTL7707+ est recommandé pour des applications où un approvisionnement non réglementé en jusqu'à 35V est employé.

SYSTÈMES de C.C de ►POSITIVE

De bas niveau aux systèmes de C.C 12V

Les deux canaux du MTL7764+ et du MTL7767+ peuvent être combinés sans risque dans IIC.

Le MTL7764+ peut être employé pour des signaux de retour de logique de bas niveau tandis que le MTL7767+ est employé pour des systèmes de C.C C.C 6V et 12V.

systèmes de C.C 18V

Le MTL7722+ à canal unique est recommandé pour des systèmes de C.C 18V.

►AC ET SYSTÈMES de C.C

Systèmes de haut niveau à C.A. et de C.C

Les MTL7765ac et les MTL7778ac étoile-reliés souples permettent à Vwkg d'être développé à partir de chaque canal pour rectifier mais permettre seulement à Vwkg d'être développés entre les canaux. Ceci fournit une certaine capacité de tension de commun-mode et peut permettre à des paramètres plus élevés de câble d'être employé.

►NEGATIVE ET ALIMENTATIONS d'ÉNERGIE de FLOTTEMENT

Sorties ("Marche/Arrêt") de Digital

Le MTL7728- est employé avec une alimentation d'énergie négative et une terre positive. Typiquement utilisé pour les entrées numériques ou les sorties, comme montré.

Le MTL7728- peut également être employé avec les alimentations d'énergie de flottement, pour des émetteurs.

NOYAUX ET ÉCRANS de CÂBLE de ►SPARE

La barrière MTL7799 factice est employée principalement pour fixer et mettre à la terre les câbles et les connexions inutilisés d'écran. Les terminaux dangereux 3 et 4 de secteur sont intérieurement reliés à la connexion de support/terre de Vacarme-rail. Elle fournit également une connexion d'autobus de puissance pour la liaison directe de la puissance pour des modules tels que le MTL7743 et le MTL7744 où aucun terminal de vis d'alimentation d'énergie n'est fourni.

APPLICATIONS d'AUTOBUS de ►POWER

L'autobus de la puissance PB7700 est inestimable pendant le temps d'installation économisant et câbler en reliant une source d'alimentation CC 24V à un certain nombre de barrières.

Les applications typiques incluent des commutateurs de dangereux-secteur, des émetteurs 4/20mA et des détecteurs de proximité. Le diagramme illustre la configuration pour 4 barrières mais jusqu'à 40 barrières peuvent être servies par cette méthode.

Le module d'alimentation de la puissance MTL7798 serait normalement utilisé avec les barrières standard telles que MTL7787+ et MTL7787P+ parce que le mécanisme de protection de voyage de courant/tension du MTL7798 protège les fusibles dans les barrières.

La barrière MTL7799 factice peut être employée au lieu du MTL7798 pour la connexion « en forme d'auget » directe d'un approvisionnement de C.C 24V sur l'autobus de puissance. Le bouclage de l'alimentation de puissance à chaque fin de la puissance transportée permet le retrait de différentes barrières sans perte de puissance à d'autres dans la chaîne.

D'autres unités qui peuvent employer l'installation d'autobus de puissance :

MTL7706

MTL7707+

MTL7707P+

MTL7741

MTL7742

MTL7743

MTL7744

MTL7745

MTL7787+

MTL7787P+

MTL7788+

MTL7788R+

MTL7789+
